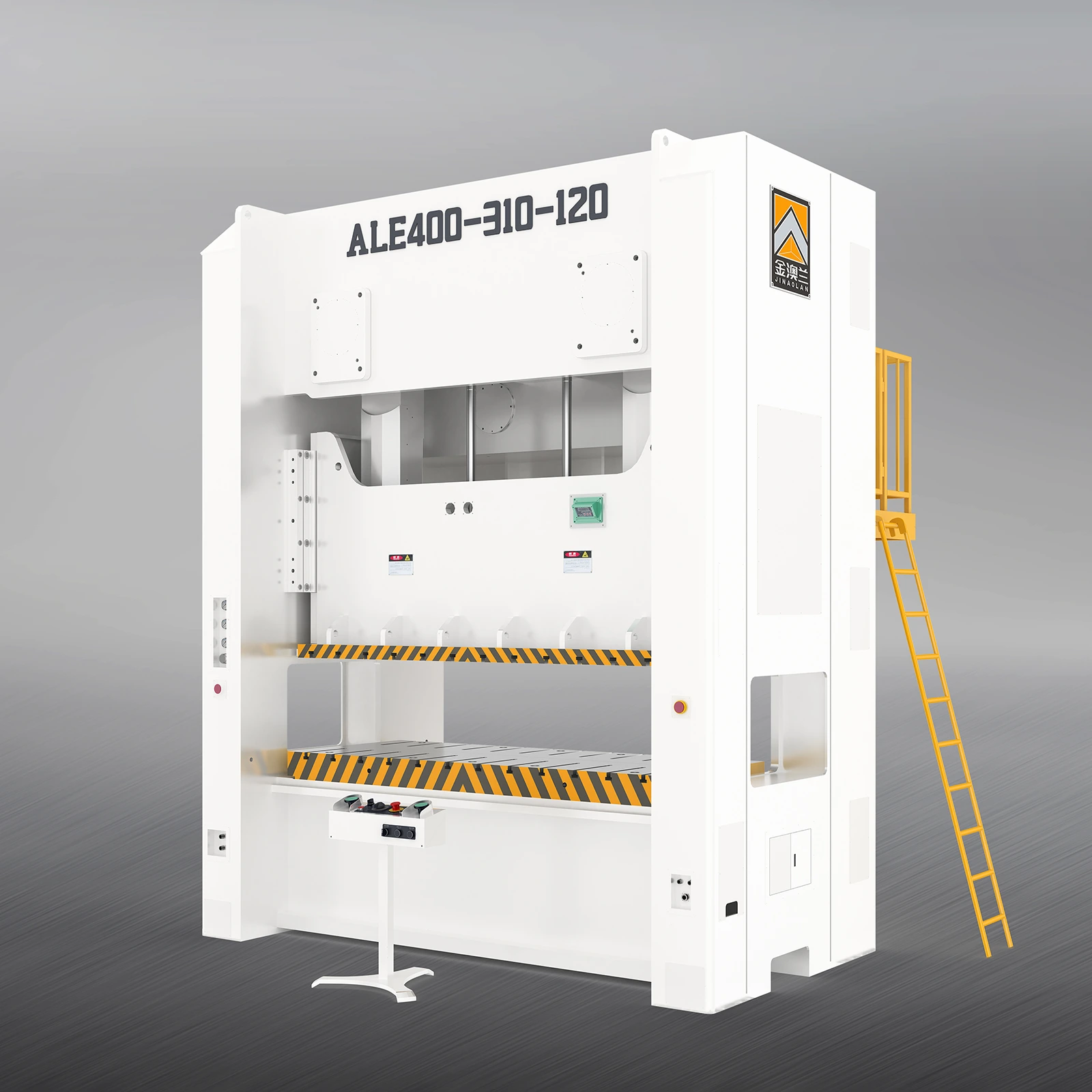

ALE双点闭式曲轴高精密冲床

ALE系列设备特点

生产力，生产弹性的提升，高精度冲压制品的确保，低噪音、低振动的实现，便利性操作的获取。
可靠性，模具寿命大幅度提升，机身变形量小，左右偏心负荷强，下料剪断噪音小，方便冲床自动化连接。
操作性，固锁式辩证面长导路，高刚性机身，多功能微电脑控制系统。

机型	Unit	ALE-160		ALE-200		ALE-250		ALE-300		ALE-400			ALE-500
型式	Ton	小台面	大台面	小台面	大台面	小台面	大台面	小台面	大台面	小台面	中台面	大台面	小台面	中台面	大台面
行程	mm	200	250	250	350	280	350	300	350	300	350	400	300	350	400
行程数	S.P.M	30-55	20-50	20-50	20-50	20-35	20-35	20-40	20-35	20-40	20-30	15-30	20-40	20-30	20-30

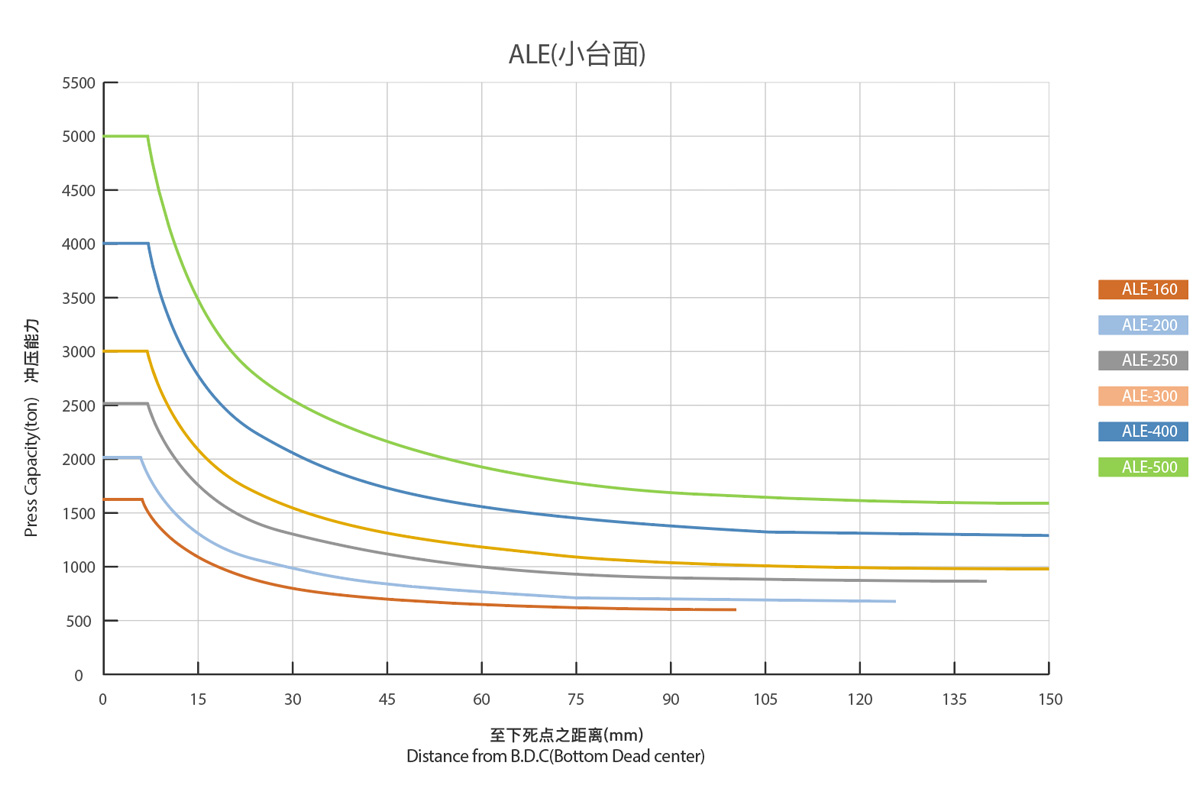

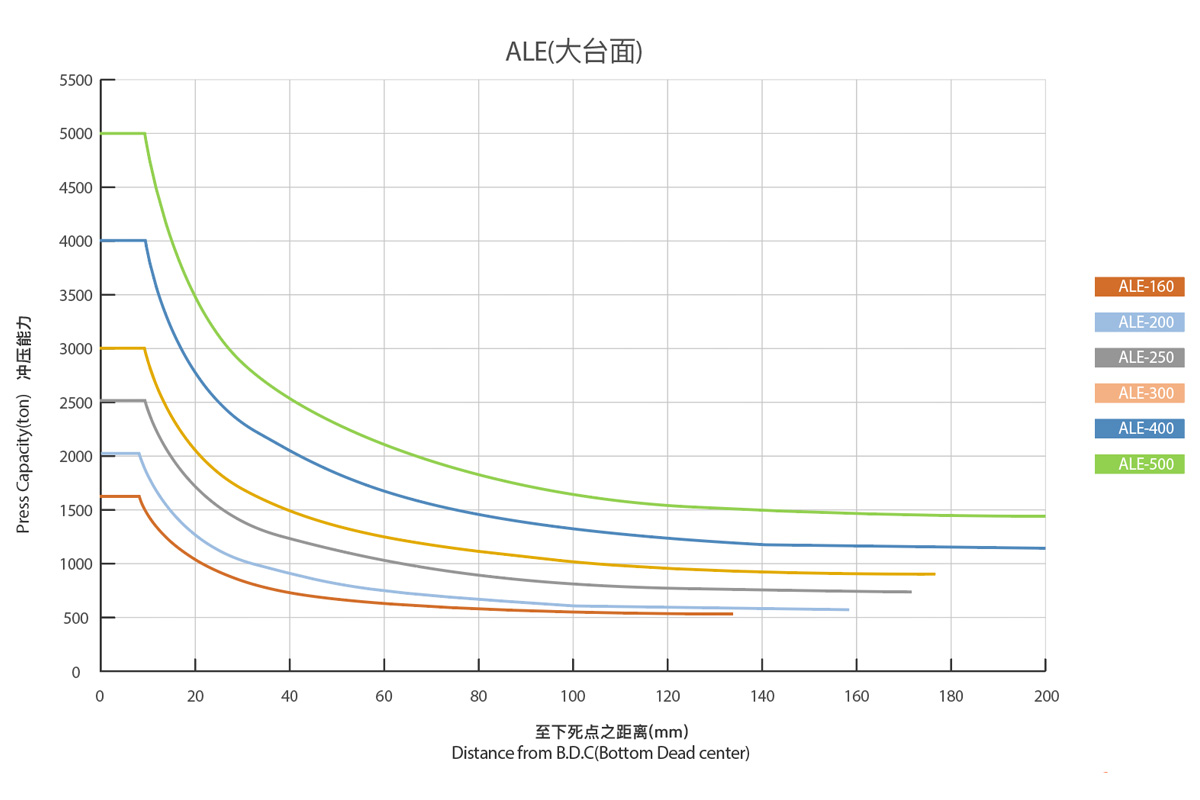

能力发生点	mm	6	6	6	6	7	7	7	7	7	7	7	7	7	7
最大闭合工作高度	mm	500	550	500	550	550	650	550	650	550	650	700	600	650	700
滑块调整量	mm	100	100	120	120	120	120	120	120	120	120	120	120	120	120
上工作台面积	mm	1600*650	200*800	2090*750	2300*900	2500*900	2600*1000	2500*900	2800*1100	2700*1000	3100*1100	3400*1200	2700*1300	3200*1300	3400*1400
下工作台面积	mm	1800*760	2200*900	2200*940	2500*1000	2500*1000	2700*1000	2500*1000	2800*1200	2700*1000	3100*1200	3400*1300	2700*1300	3200*1400	3500*1500
侧开口	mm	700*500	700*500	900*500	800*500	900*550	900*600	900*550	900*600	900*550	1000*600	1100*650	1100*650	1200*600	1300*600
主马达	KW*P	15*4	15*4	18.5*4	18.5*4	22*4	22*4	30*4	30*4	37*4	45*4	45*4	45*4	55*4	55*4
使用空气压力	kgf/cm2	5~6
冲床精度		一板两缸
冲床(长宽高)	mm	230032004500		240031004300		280036004400		300035005000		330038005400			360040005900
模垫(特别附件)		One Plate Two Cylinder
能力	Ton	20		28		28		28		40			40
行程	mm	80		100		100		100		100			100
模垫顶板面积	mm	依设计

标准配置		选择配置
油压式过载保护装置	S	气压模垫装置	O
电动式黄油润滑装置	S	快速换模装置（举模器、夹模器或移模臂）	O
变频器	S	滑块上部打料装置	O
曲轴角度指示器	S	防震脚	O
电动式滑块调整装置	S	光电保护装置	O
使用说明书	S	送料机(空气、机械及Nc各类)	O
电动式模高显示器	S	料架	O
滑块及模具平衡装置	S	矫平机	O
电子凸轮开关	S	机械手	O
空气源接头	S
二度落保护装置	S
维护工具及工具箱	S
预载计数器	S
预断计数器	S
误送检知插座	S
模具照明装置	S

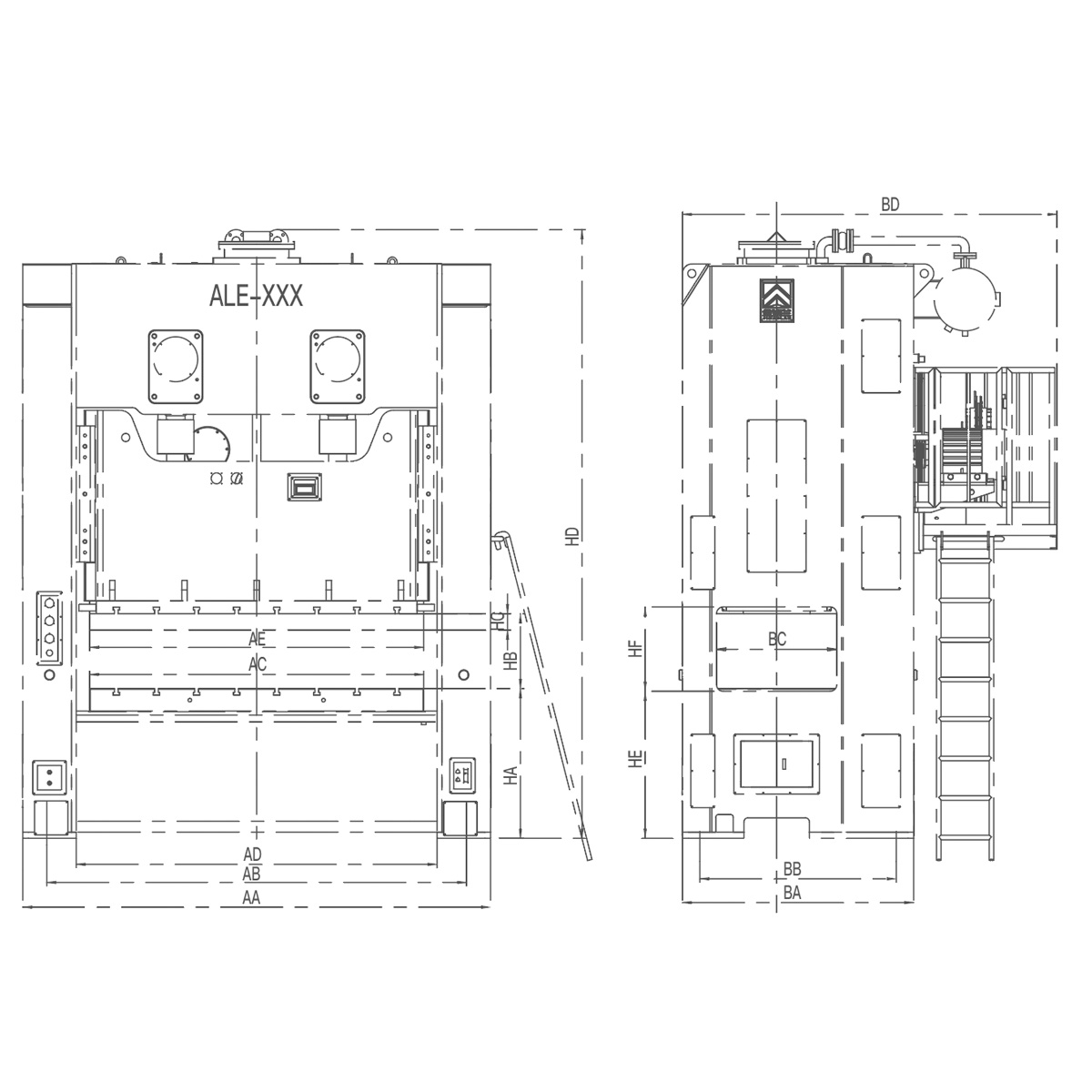

规格	ALE-160		ALE-200		ALE-250		ALE-300		ALE-400			ALE-500
型式	小台面	大台面	小台面	大台面	小台面	大台面	小台面	大台面	小台面	中台面	大台面	小台面	中台面	大台面
AA	2610	2610	3000	3000	3500	3500	3500	3500	3700	3700	3700	3800	3800	3800
AB	2310	2310	2700	2700	3040	3040	3150	3150	3350	3350	3350	3750	3750	3750
AC	1800	2200	2200	2500	2500	2700	2500	2800	2700	3100	3400	2700	3200	3400
AD	1900	1900	2290	2290	2700	2700	2700	2700	2900	2900	2900	3000	3000	3000
AE	1600	2090	2090	2300	2500	2600	2500	2800	2700	3100	3400	2700	3200	3500
BA	1530	1530	1600	1600	1730	1730	1870	1870	2100	2100	2100	2240	2240	2240
BB	1250	1250	1320	1320	1490	1490	1550	1550	1680	1680	1680	1820	1820	1820
BC	700	700	900	800	900	900	900	900	900	1000	1100	1100	1200	1300
BD	2400	2400	2430	2430	2700	2700	2900	2900	3250	3250	3250	3360	3360	3360
HA	1000	1000	1000	1000	1100	1100	1150	1150	1200	1200	1200	1200	1200	1200
HB	500	550	500	550	550	650	550	650	550	650	700	600	650	700
HC	100	100	120	120	120	120	120	120	120	120	120	120	120	120
HD	3800	3800	4210	4210	4650	4650	4840	4840	5260	5260	5260	5650	5650	5650
HE	970	970	945	945	1050	1050	1100	1100	1150	1150	1150	1130	1130	1130
HF	500	500	500	500	550	600	550	600	550	600	650	650	600	600

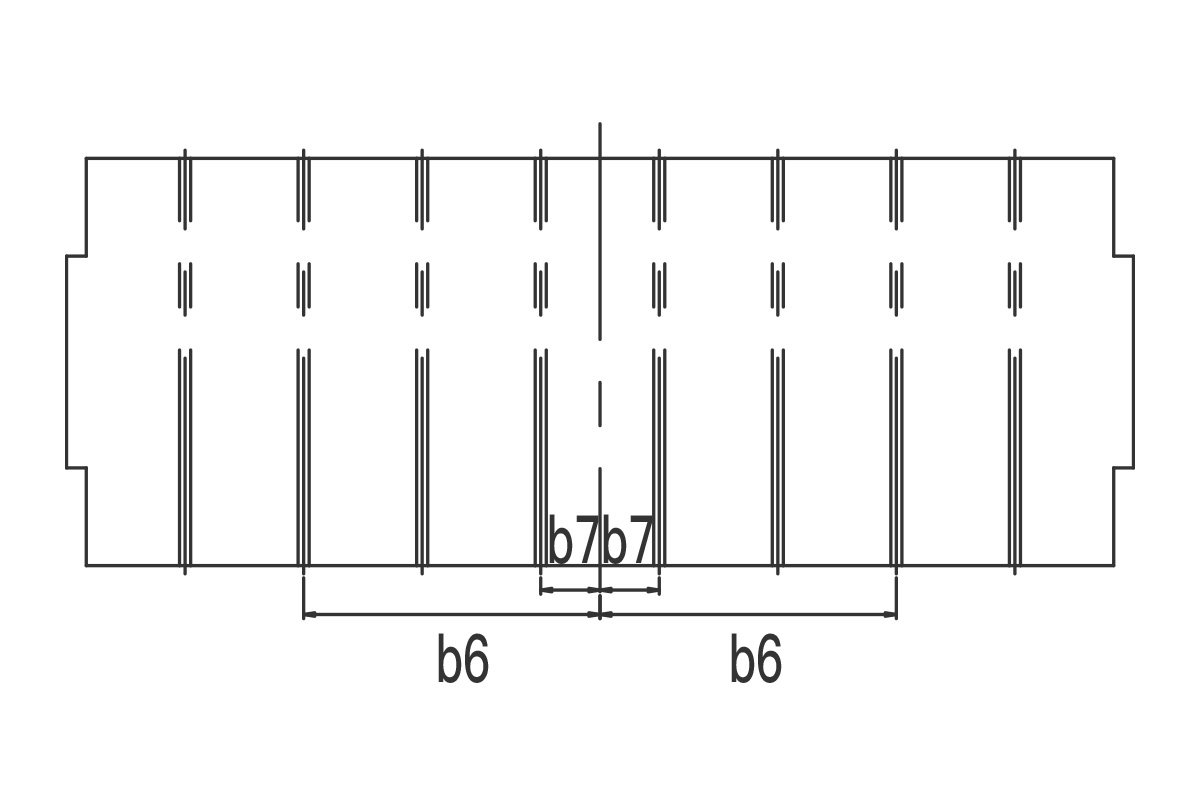

TABLE SIZE

规格	ALE-160	ALE-200	ALE-250	ALE-300	ALE-400	ALE-500
T型槽型式	A	R	R	R	R	R
T型槽条数	5	6	6	6	6	8
b6	320	525	450	525	450	450
b7	/	175	150	175	150	150

Fig-2

Fig-1

BOLSTER SIZE

Specifications	ALE-160	ALE-200	ALE-250	ALE-300	ALE-400	ALE-500
T型槽型式	A	B	B	B	B	B
T型槽条数	6	6	8	6	8	10
b1	375	525	450	525	450	450
b2	125	175	150	175	150	150
b3	300	400	500	700	500	500
b4	400	530	650	600	700	700
b5	350	465	575	550	600	600
图形三、四模垫销孔数目*孔径	48*Φ28	48*Φ28	70*Φ28	70*Φ28	70*Φ28	70*Φ28
销孔间距c*d:	75*75	100*100	100*100	100*100	100*100	100*100

T SLOT

T型槽型式	A	B
a	22	28
b	37	48
c	24	28
d	16	20
r	1	1
